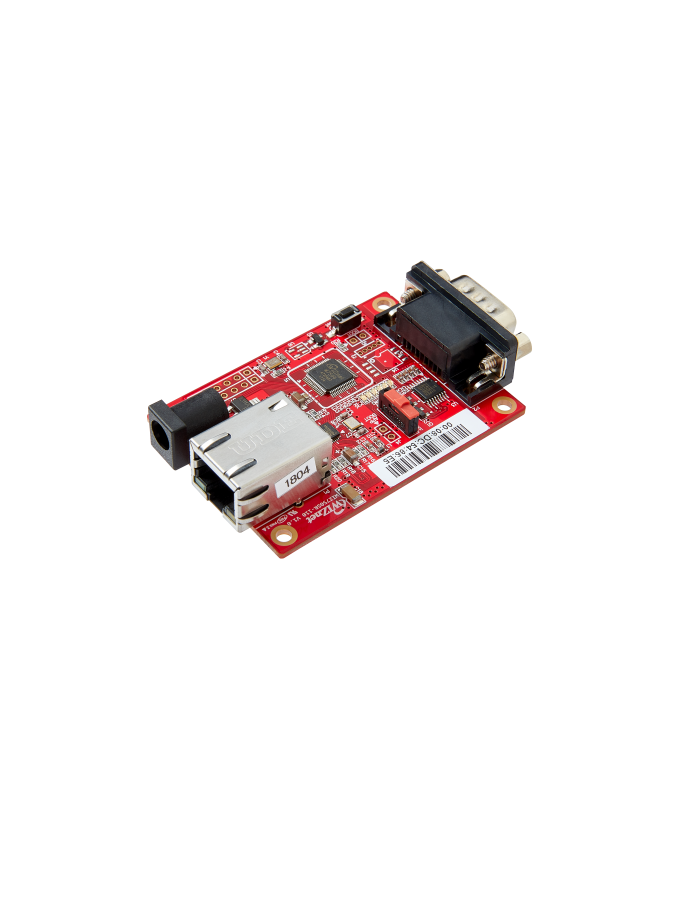

WIZ750SR-110

WIZ750SR-110은 시리얼 장비가 보낸 데이터를 TCP/IP 패킷으로 변환하여 이더넷 네트워크로 전송시키며, 반대로 네트워크로부터 받은 TCP/IP 패킷을 시리얼 데이터로 변환하여 고객의 시리얼 장비로 전달하는 역할을 수행합니다. 이 제품을 활용하면, 시리얼 인터페이스를 지원하는 장치에 손쉽게 네트워크 연결 기능을 추가할 수 있어 이더넷 네트워크를 통해 시리얼 장비를 제어하는 것이 가능해집니다.

WIZ110SR 제품군과 호환(하드웨어 핀 호환)되도록 제작 되었으며, 별도의 시리얼 Debug 포트와 고객의 목적에 따라 제어하고 모니터링 할 수 있는 4개의 사용자 I/O 핀을 제공합니다. (아날로그 입력/디지털 입-출력)

또한, 제어용 커맨드는 WIZ107SR(WIZ750SR)과 호환되며, 펌웨어 / AT Command / Configuration tool 기능은 WIZ750SR과 혼용이 가능하도록 제작되었습니다.

주요 특징

• 산업용 온도 스펙(-40°C ~ 85°C) 만족
• RS232C로 동작
• W7500 MCU 기반의 시리얼 to 이더넷 모듈
• WIZ110SR 제품과 하드웨어 호환
• 10/100Mbps 이더넷 & 최대 230kbps 시리얼 속도
• Data line에 D-SUB9 Port 사용
• 목적에 따라 설정 가능한 4개의 사용자 I/O 핀
• 스테이터스 핀 : PHY link status / TCP connection status
• 시리얼 신호
  • WIZ750SR-110(RS-232C 타입) : TXD, RXD, RTS, CTS
  • 선택가능한 DTR/DSR 신호 지원 (스테이터스 핀과 DTR/DSR 중 선택하여 사용 가능)
• Data UART와 Debug UART 분리 구성
• 접속 비밀번호 지원
• 제품 설정을 위한 시리얼 커맨드와 설정 툴 프로그램 지원
• WIZ VSP(Virtual Serial Port) 프로그램 지원
• 10/100 Mbps Ethernet ESD 보호 IC 내장
• Supervisor IC 내장에 의한 안정성 및 신뢰성 향상
• PCB Board design : 63mm x 45mm (Length x Width)
• Compact size design : 75mm x 45mm x 18mm (Length x Width x height)

Documents & Tools

• 데이터 시트
• 사용자 매뉴얼(한글/ENG)
• Configuration Tool
• WIZVSP
