설명

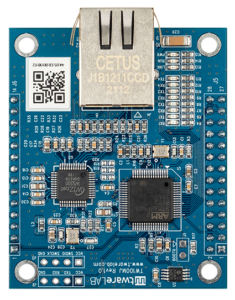

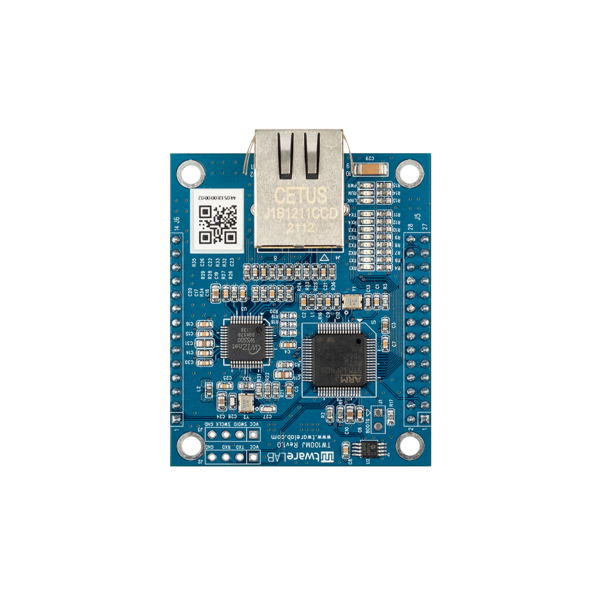

TW100MJ는 WIZnet W5500과 ARM Cortex-M4(ST or GIGA DEVICE) 기반의 임베디드 모듈입니다.
TW100MJ는 프로토콜 변환기로써, 시리얼 장비가 보낸 데이터를 TCP/IP 데이터로 변환시켜 네트워크로 전송시키는 역할과 네트워크를 통해 받은 TCP/IP 데이터를 시리얼 데이터로 전환시킨 후 전송하는 역할을 합니다.
주요 특징
- 4개의 시리얼 채널을 동시에 독립적으로 처리 가능
- 시리얼 장비에 바로 연결해서 사용 가능
- 쉽고 빠르게 시리얼 장비에 인터넷 기능 추가
- 다양한 장비 및 환경 지원을 위한 펌웨어 수정 가능
- W5500 하드웨어 칩을 사용한 안정적이고 신뢰성 높은 시스템을 제공
- DHCP IP Acquisition / DNS Query / NTP Time Query / Time Zone 셋팅 지원
- TCP/UDP 데이터 커뮤니케이션
- 이더넷 데이터 팩킹 옵션
- 쉬운 설정 및 제어를 위한 Configuration Tool Program 제공
- Serial Configuration을 위한 Serial Command 지원
- 10/100Mbps 이더넷 인터페이스 & 최대 3Mbps 시리얼 인터페이스 지원
- WIZnet 의 WIZ145SR 과 호환하여 사용 가능
제품 사양
| Items | Specification |
| MCU | STM32F405RGT6 |
| LAN Controller | WIZnet W5500 (10/100Mbps) |
| UART | 4 Ports (3.3V TTL Level) |
| Console Port | Supported (3.3V TTL Level) |
| Ethernet | 1 Port RJ45 |
| Dimension(mm) | 48.26(W) x 61.4(H) x 22(D) |
| External Interface | 2.54mm Pitch Pin Header. 2×14, 1×14 |
| Input Power | DC 3.3V |
| Power Dissipation | Typical: 100mA, Peak: 150mA |
| Temperature | Operation: 0℃ ~ +70℃, Storage: -40℃ ~ +85℃ |
| Humidity | 10 ~ 80% |
